型號：GCG 1103

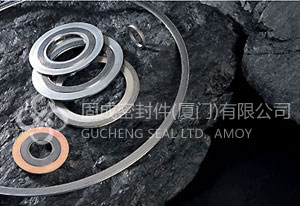

金屬纏繞墊片的種類：
金屬纏繞墊片（帶內環型）由基本型加上由304,304L,316,316L,321,Ta Mon400 Inconel等做成的內、外環而構成，內環及外環用來加強壓力、防止纏繞松動。內外環可選不同材質。
性能：耐高溫、高壓、耐腐蝕和良好的壓縮回彈率。
金屬纏繞墊片應用：石油、化工、電力、冶金、船舶、造紙、醫藥等法蘭連接處的管、閥、泵、人孔、壓力容器、
換熱設備的密封部位是理想的靜密封材料。
不銹鋼帶形狀：“V”“W”SUSU。
不銹鋼帶材質：A3、304，304L，316，316L，蒙乃爾，鈦材。
非金屬帶：特殊石棉，柔性石墨，聚四氟乙烯等。
適應溫度：-196℃--+870℃ （柔性石墨）
≤ +250℃ （聚四氟乙烯）
≤ +500℃ （特殊石棉）
金屬纏繞墊片介質：適用于高溫高壓蒸氣、油、油氣、溶劑、熱煤體油等。
使用壓力：≤300Mpa
最大加工尺寸：~2800mm；特殊規格或各類非標準產品可按客戶要求制定。
最小預緊比壓：y=68MPa
金屬纏繞墊片選型參考：
|
法蘭種類 |
墊片形式 |
鋼帶材質 |
填充料 |
內外環材質 |
可供尺寸(mm) |
通用厚度(mm) |
|
名稱 |
代號 |
V-形 |
W-形 |
|
平面法蘭 |
僅帶外環 |
304 304(L) 316(L) 321 鈦、鎳Mon400 Inconel 哈氏B,C 鋯（702,705） |
石棉 |
ASB |
A3 304 304(L) 316(L) 321 鈦、鎳Mon400 Inconel 哈氏B,C 鋯(702,705) |
Φ16-3000 |
|
|
|
帶內外環 |
|
|
|
凸面法蘭 |
僅帶外環 |
石墨 |
FG |
|
|
|
帶內外環 |
3.2 |
4.8 |
|
凹凸法蘭 |
基本型 |
四氟 |
PTFE |
4.5 |
5.5 |
|
僅帶內環 |
|
7.5 |
|
槽法蘭 |
基本型 |
云母 |
MICA |
|
|
|
僅帶內環 |
|
|
|
平面和凹槽法蘭 |
基本型 |
陶瓷 |
CER |
|
|
|
僅帶內環 |
|
|
|
